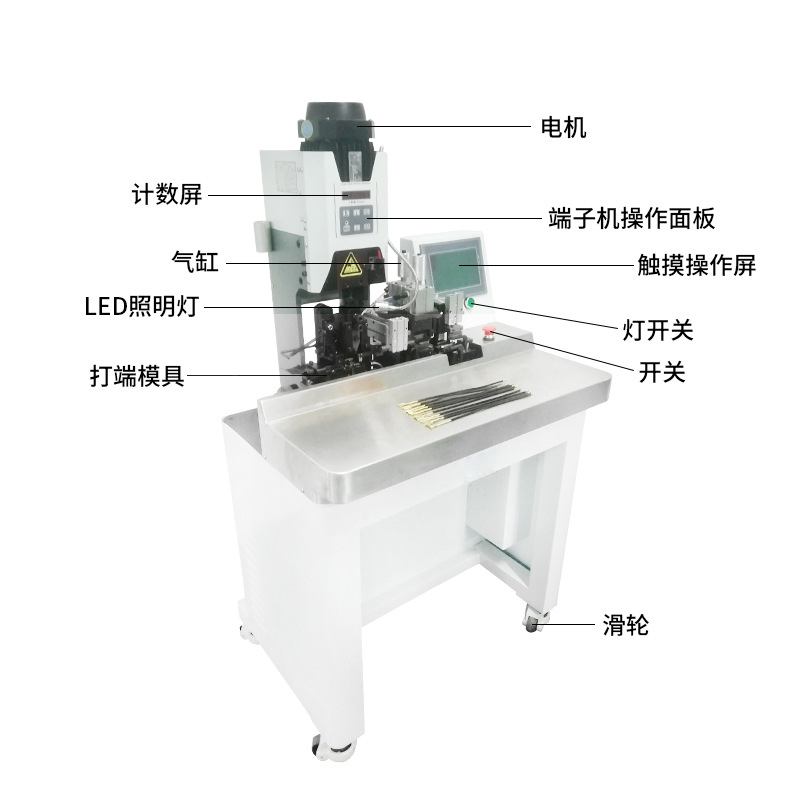

1. 机器的功能界面如字面意思所示，寸动模式：一般为试机所用，按下机器一步一步运行，连动模式，进入以后按下启动设备运动一个周期，连续踩脚踏可以一直循环
2. 打端子机位置，线材进入打端时，爪子中心对准第一根线的位置中心的位置
3. 打端间距，线材的OD
4. 打端次数，线材的P位
5. 当前产量，线材打的数量
6. 目标产量，预计画面
7. 气缸手动设定，点击进入气缸单动模式
8. lo监控，点击进入可以检测PLC中各个气缸和传感器点的运行情况，一般在机器出现故障时判断机器问题点的辅助页面、
1. 夹线位置，理好线后左右移动的夹子过去夹线的位置
2. 剥线位置，左右移动的夹子离开夹线位置移动到剥外皮的地方
3. 排出位，左右移动的夹子打好端子后移动到排出机械手的位置，数值越大越往左，反之越往右点击设定自动移动的到设定的数值
4. 避让位置，机械手夹好线材后，左右移动夹子后退一段距离避开线材防止线材挂到左右移动夹，数值越大越越往左靠
5. 取线位置，机械手移动到靠近端子机的位置，数值越大越靠近端子机的位置，数值越大越靠近端子机，反之，离端子机越远，击设定自动移动到设定的数值
6. 放线位置，机械手加好线材后排出罩子上的位置，数值越大，线材离端子机越近，具体位置根据线材的长短设定，点击设定自动移动到设定的数值
7. 等待位置，机械手停留在一定的地方，等开始打端后移动到取线位置，主要是有时候方便调机和节约时间提高机器效率，数值越大越靠近端子机，数值不能超过取线位置，不能小于放线位置，点击设定自动移动到设定数值
8. 手动速度，按字面意思理解
9. 取线速度，联动模式下机械手的速度
